泊頭市中鼎機械設備有限公司供應三維組合焊接工作臺有D28系列。臺面采用帶孔格板形式。在的臺面的上面和側面，每隔100mm均布φ28mm的圓孔(28系列)，并以同樣的間隔劃有尺寸線，臺面邊緣有毫米刻度線。這些圓孔可用于拼接各種功能的定位模塊和夾具。臺面尺寸從500mm×1000mm到2000mm×4000mm，并且可以根據需要組合成任意大小的尺寸和條塊形狀。臺面的支撐腳有標準腳、伸縮腳、帶移動輪腳、固定腳和剪式升降腳等，以適應各種不同的需要。這一系列的設計，給使用者提供了大的方便。

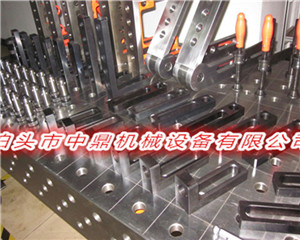

各種功能模塊除臺面外，還有定位塊，直角塊，立柱，任意角度調整，V形塊，銷栓，各類夾具，間隙調整片及各種輔助模塊。模塊的設計構思巧妙，可以進行各種組合和反復應用。

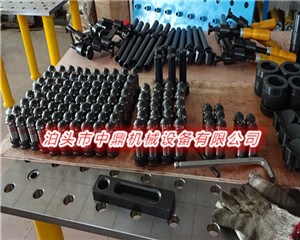

用于模塊之間互相緊固連接的銷栓，內部采用三個同心鋼珠。銷栓松開時，鋼珠退入銷栓內，此時銷栓可方便地插入模塊的孔內。當用手逐漸擰緊時，三個鋼珠逐漸彈出，自動對中并夾緊模塊。用扳手扳緊后，其對模塊的夾緊力可達5噸，剪切力可達25噸。

　　有了這種組合焊接工作臺，對于不斷重復設計工裝的用戶來說，就可節約重復投資耗費在工裝上的設計制作時間和資金。用戶可根據需要拼接出不同要求的工裝，作為日常工作   的輔助工具，中鼎機械產品   廣泛地應用在各種焊接場合中。隨著我國焊接工藝不斷發展，中鼎機械產品已經越來越多的國內用戶歡迎。

　　由于中鼎機械三維組合工裝的靈活性，它的應用實例是大量的。對于較簡單的平面構件、立體框架、箱體等焊接時的定位，它可以非常方便地實現。即使是較復雜的構件，也可以通過分步焊接來實現。這樣既實現了操作的方便性，又提高了工作臺的利用率。實踐證明，該三維組合焊接夾緊系統可以按照用戶的充分想象，在絕大部分的焊接過程中獲得應用。

產品特點：
互換性強、穩定性高、精度、；適用于小批量多品種多規格的工件焊接和產品的裝配；
技術參數：
28系列工裝平臺孔距為100mm，平臺上均刻有相應的網格線，根據客戶要求，在平臺的兩直角邊上面可以刻畫毫米標度尺；
1.通用2D、3D工裝平臺
1)工裝平臺的平面度:≤0.15mm/m2,3D平臺平面與側面的垂直度:≤0.15mm/m
2)工裝平臺材質：鋼件（低合金鋼Q345）,進行整體熱處理，內應力
3)孔距位置公差±0.05mm以內
4)Φ28系列孔距為100mm
2.工裝夾具的主要輔件:
1)U型方箱、L型方箱：
材質：Q345，平面度≤0.2mm/m2,垂直度≤0.15/200mm、平行度≤0.20/200mm
2)支撐角鐵：
材質：Q345或HT250，平面度≤0.2mm/m2,垂直度≤0.15/200mm、平行度≤0.20/200mm
3)定位件：材質：45#，平面度≤0.2mm/m2,垂直度≤0.15/200mm、平行度≤0.20/200mm
4)角度器：材質：45#，可根據刻度   定位0至225度的任意角度，角度調節   到0.5度
5)鎖緊件：材質：45#，鎖緊力≥1.2T，調質處理HRC32～35°；鋼珠淬火處理HRC58～62°
6)壓緊件：材質：45#，調質處理
應用行業：汽車制造、工程機械、船舶修造、航空航天、軌道交通、結構件焊接、鈑金箱體、自行車（摩托車）制造、與焊接機器人或焊機配套。
